RC modely firmy Graupner : Caravelle a Floride



Tímto článkem o modelech firmy Johannes Graupner  si dovoluji navázat na článek Jiřího Hlouška  o modelech fy  Graupner řady Amigo, zveřejněný  na těchto stránkách  28.3.2023.

Fred Militky, který ve firmě  pracoval  a byl vůdčí postavou ve výběru modelů, které byly poté vyráběny jako stavebnice pro širokou řadu modelářů. Dokázal si vybrat za konstruktéry špičkové modeláře jak německé, tak i z jiných zemí. Například K. H Denzinga  vicemistr světa v  katategorii  A2 na MS v roce 1953.

Já jsem si pro svůj  příspěvek  vybral modely dalšího  špičkového německého modeláře  Gustava Sämanna,  který byl v roce 1951 vicemistrem světa v kategorii A2 na prvním mistrovství světa pořádaném FAI. V roce 1955 se stal mistrem světa v kategorii modelů s gumovým pohonem, které se létalo v Německé spolkové republice.

Gustav Sämann na fotografii Radoslava Čížka uprostřed (Archív LMK KŽ)

 ( Zde se poprvé  mistrovství světa  zúčastnili českoslovenští volní modeláři. S Gustavem Sämannem se  rozlétával  o titul mistra světa i československý modelář  Vladislav  Mužný , který skončil na 7 místě.  Poznámka autora)

Viz článek:

Gustav Sämann se v dalších létech po získání titulu Mistra světa začal věnovat tehdy novým kategoriím, a to rádiem  řízeným  modelům. Na  prvním MS RC  akrobatických modelů, které se konalo  23.-24.7.1960 ve  Švýcarsku  se umístil na 2. místě. Na II. MS RC modelů.které bylo pořádáno  v Anglii 17. – 18.8 1962 na základně RAF v Kenley se umístil na 8. místě.   Zde  je prokázáno, že létal s modelem CARAVELLE  a na řízení modelu  použil  první  proporcionální soupravu fy. Graupner.

Po  několikaletém  pátrání po plánku modelu  CARAVELLE  a FLORIDE na internetu, jsem až koncem listopadu roku 2024 objevil plánek  CARAVELLE na Outezone.  Zde je uváděn rok vzniku na rok 1963. Myslím si, že model vznikl ještě dříve, když s ním konstruktér létal na MS RC akrobatických modelů v roce 1962.

Co je překvapivé, tento model se objevilv československém odborném časopise  Modelář, v čísle 1 ročníku 1965 , kde byl nakreslen zmenšený plánek v té době známým konstruktérem modelů Jaroslavem Farou z Prahy – Ďáblic.  Velmi překvapivé bylo i to, že se v Modeláři číslo 3 ročníku 1965   se  objevil  stavební výkres pokračovatele modelu CARAVELLE nazvaný FLORIDE, který byl stejných tvarů ale zmenšený přibližně na 70%. Také autorem tohoto plánku byl Jaroslav Fara.

Vzhledem k tomu, že  plánky  jak modelu CARAVELLE, tak i plánku  FLORIDE, byly zveřejněny před 60 léty, a řada zájemců o prohlédnutí si plánků z různých důvodů  nemá možnost si časopisy vyhledat. Dovoluji si tyto podklady v tomto příspěvku  zveřejnit tak,  jak byly otištěny v časopise MODELÁŘ.

 Drobné poznámky ke zveřejněnému textu v časopise Modelář.

  • Těžiště modelu:  Nebude 100 mm před náběžnou hranou křídla, ale 100 mm za náběžnou hranou křídla. Jde v tomto případě o překlep při přepisování článku.
  • Motor použitý v modelu na MS 1962 byl MERCO  49
  •  Není to vítězný model z MS 1962

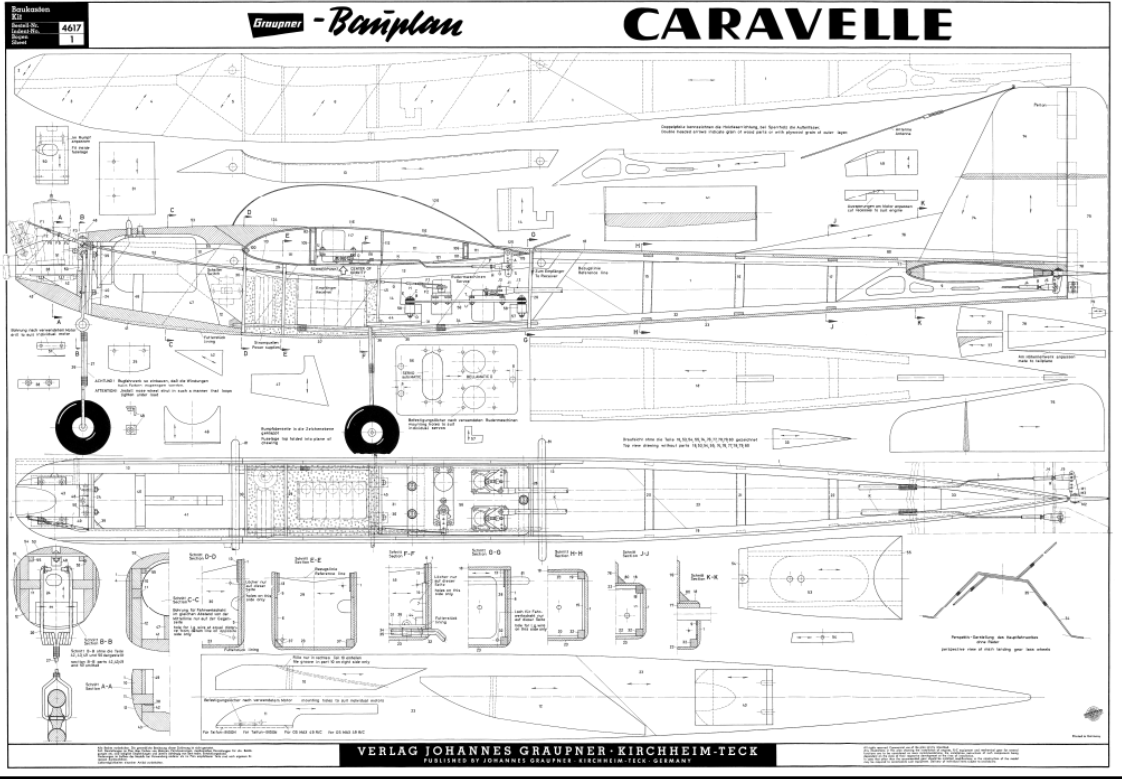

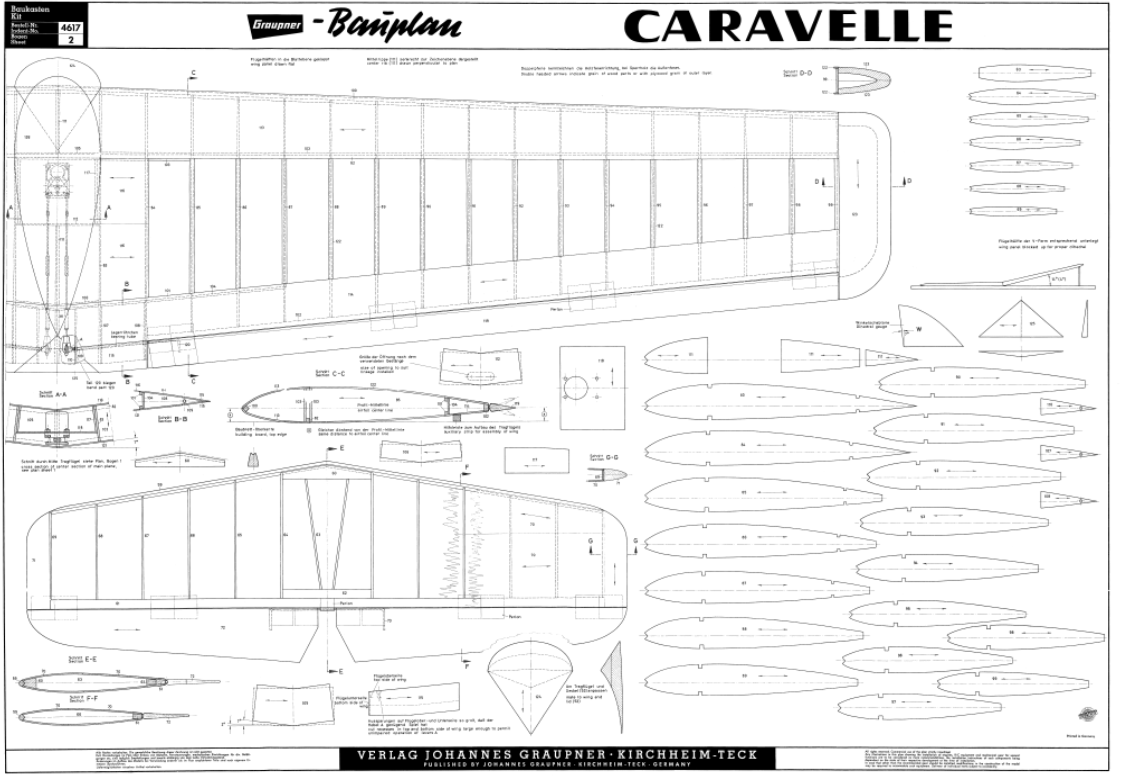

  • Model Caravelle  vyráběla  firma Graupner jako stavebnici. Bylo možné postavit tři odlišné verze  ( dle vzepětí křídla podle toho jak je pilot vyspělý. Model mohl sloužit od základního výcviku až po nácvik soutěžních akrobatických sestav. ( níže je kopie stavebního plánku přikládaného do stavebnice) Plánek je zveřejněn na  webu Outerzone.
  • Při  otevření  článku CARAVELLE  na Outerzone  objevíte i další příspěvky jako : přehled materiálu použitého ke stavbě, a dále  dva časopisy , FTM a RCMW ve kterých je představen model  i  po modifikaci  na pohon elektromotorem.

G R A U P N E R    –  F L O R I D E Modelář  1965   číslo 3

Floride,   obrázek  z  Aeromodelleru  číslo 4 ročník 1954. Model byl prezentován ve stejném roce v Anglii firmou RIPMAX jako prototyp Graupnerovy stavebnice.

Oba modely  vznikly před  šedesáti a více  léty. I přesto,  že  byly zveřejněny v časopise Modelář, tak se na československém modelářském  nebi  objevovaly spíše sporadicky. Svým  věkem , patří  určitě mezi modely historické ( oldtimery).

V České republice,  kde působí  dva kluby  SAM ( Society of Antigue  Modeller) o  stavbu  těchto modelů  nejspíše nebude zájem,  I když je doloženo, že v Německu byl model CARAVELLE přestavěn v roce 2009  i na pohon  elektromotorem,  jak velí současné trendy a postupy.

Jan Kypta   25.12.2024

Použité podklady :  Internet – Outerzone. Časopis MODELAŘ  ročník 1965 číslo 1 a 3.

Děkuji Jiřímu Hlouškovi za pomoc při grafické opravě příspěvku.
