Gruyere a jeho složitá krása

Občas se objeví konstrukce, která je velice složitá. Konstruktér takového modelu musí mít perfektní představivost a pokud je zároveň i stavitel takového modelu, je jasné, že se v takových věcech i vyžívat. Asi bych k těmto modelářům přiřadil i francouzského konstruktéra Guy Rottiera z Nice.

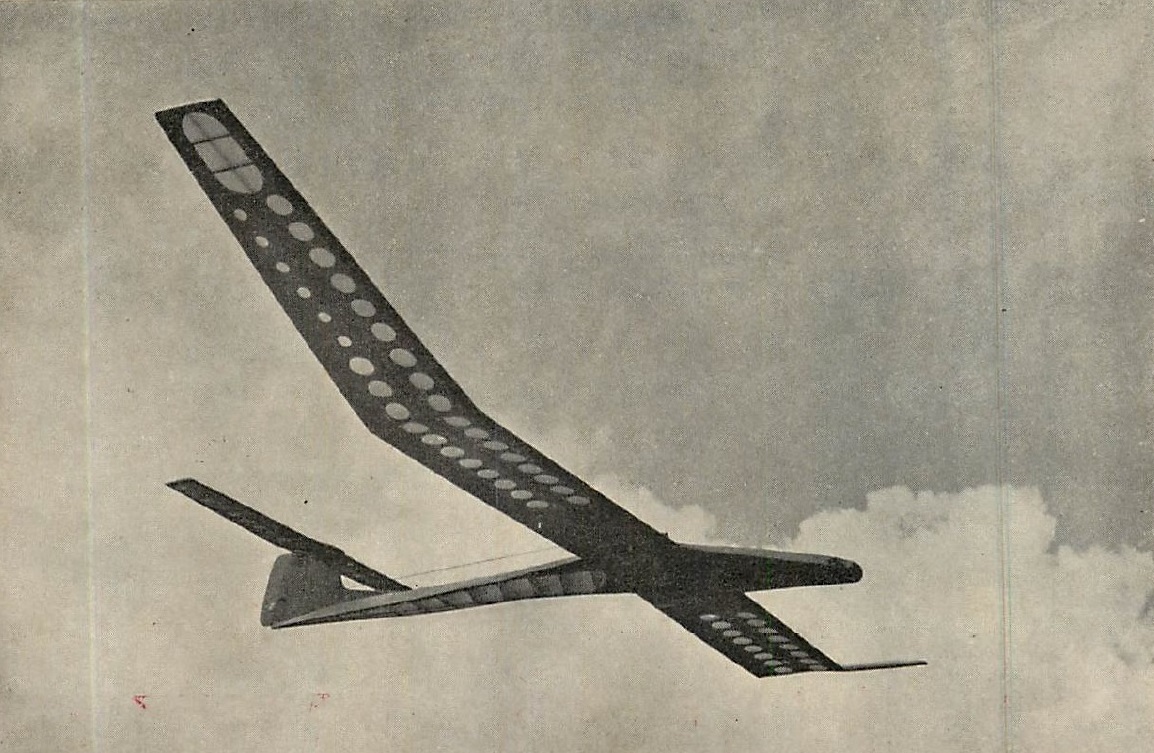

Nalezl jsem nádherný a zajímavý větroň, který je zároveň výzvou jej postavit. RC větroň byl zkonstruován ve druhé polovině šedesátých let, respektive v roce 1966. Publikace pak proběhla v roce 1969 v časopise Model Reduit D’Avion.

Model je zajímavý tvarem trupu, kdy krom toho, že je prohnutý, důležitý je tvar přepážek, které vypadají jako kosti z ryby. Také konstrukce křídla a výškovky je neobvyklá. A když k tomu přidáte profil, kterým je Eppler 59, pak je jasné, že tady máme nádherného exota „par excellence“.

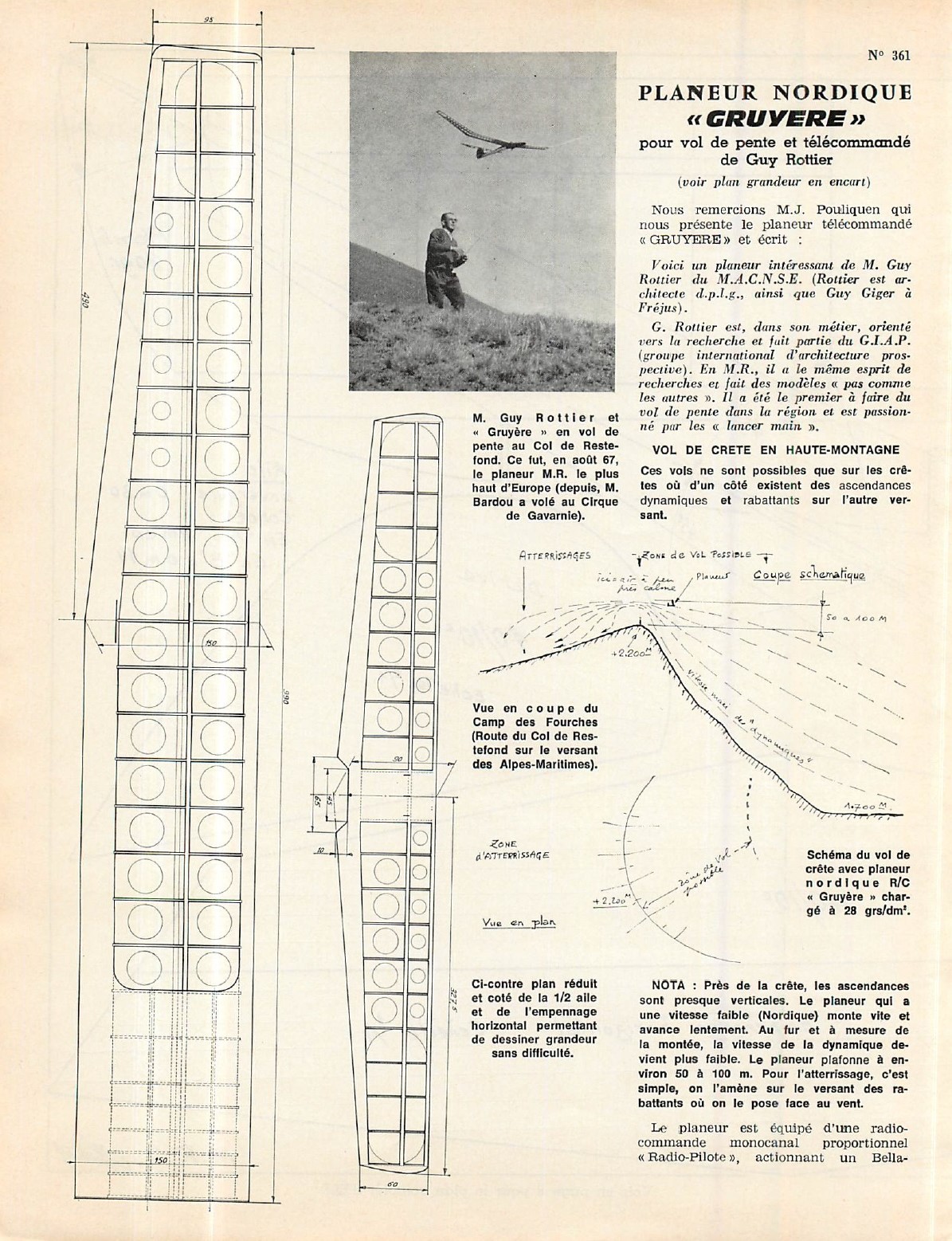

Gruyere má v křídle výztuhu v celé ploše odlehčenou otvory. Není přesně popsáno, jak je konstrukce provedena jen předpokládám, že žebra jsou nalepeny na vyztužovací desku 0,5 mm silnou shora a když vidím, že nosník je i zespoda, mohu dovozovat, že část žebra bude dole. Ale nemusí a druhý nosník leží přímo na desce. Deska by pak byla prohnutá do zakřivení profilu. Možná postačuje slabá překližka. Nosníky jsou rozměrů 5X10 mm a jsou z pinie a je zdůrazňováno, že mají být kvalitní. V kořeni křídla jsou pak další nosníky a spojky křídel se prostrkávají trupem a jsou zakresleny jako dráty.

Stejně je konstruována i výškovka s nosným profilem.

Můj předpoklad je ten, že konstruktér zvyšoval pevnost poměrně slabého profilu křídla, kterým E59 je.

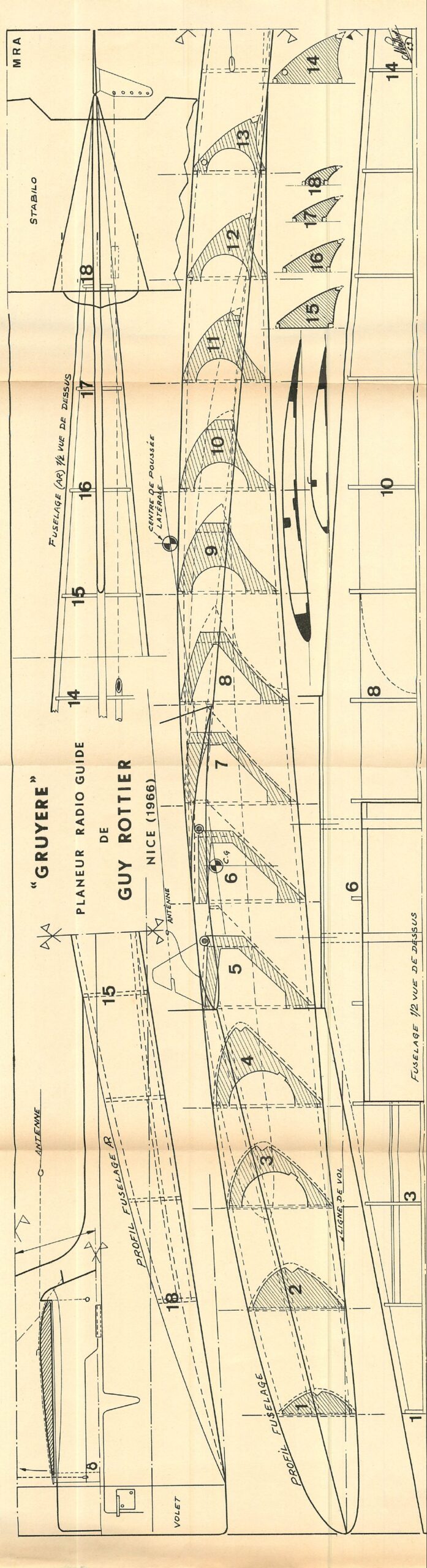

Přepážky jsou v časopise uvedeny ve velikosti 1:2. Mimochodem trup je tvarován do profilu E59 stejně jako křídlo. Klapka na směrovce byla ovládána servem Bellamatic a měla tzv. polohu determalizátoru, kdy byla nastavena dostatečně velká výchylka, která zabezpečila, že model se spirálou dostal z termiky.

Křídlo má rozpětí 2090 mm, plochu 26,18 dm2, výškovka má plochu 4 dm2. Celková váha modelu byla 750 gramů.

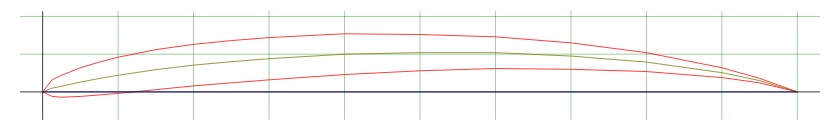

Zde uvádím ještě informace o profilu křídla Eppler 59

A jeho souřadnice

0.0000000 0.0000000                                    0.0000000 0.0000000

 0.0125000 0.0160000                                   0.0125000 -.0060000

 0.0250000 0.0220000                                   0.0250000 -.0070000

 0.0500000 0.0320000                                   0.0500000 -.0060000

 0.0750000 0.0395000                                   0.0750000 -.0040000

 0.1000000 0.0460000                                   0.1000000 -.0020000

 0.1500000 0.0560000                                   0.1500000 0.0030000

 0.2000000 0.0630000                                   0.2000000 0.0080000

 0.2500000 0.0680000                                   0.2500000 0.0120000

 0.3000000 0.0720000                                   0.3000000 0.0160000

 0.4000000 0.0770000                                   0.4000000 0.0230000

 0.5000000 0.0760000                                   0.5000000 0.0280000

 0.6000000 0.0730000                                   0.6000000 0.0310000

 0.7000000 0.0650000                                   0.7000000 0.0300000

 0.8000000 0.0520000                                   0.8000000 0.0270000

 0.9000000 0.0320000                                   0.9000000 0.0190000

 0.9500000 0.0180000                                   0.9500000 0.0120000

 1.0000000 0.0000000                                   1.0000000 0.0000000

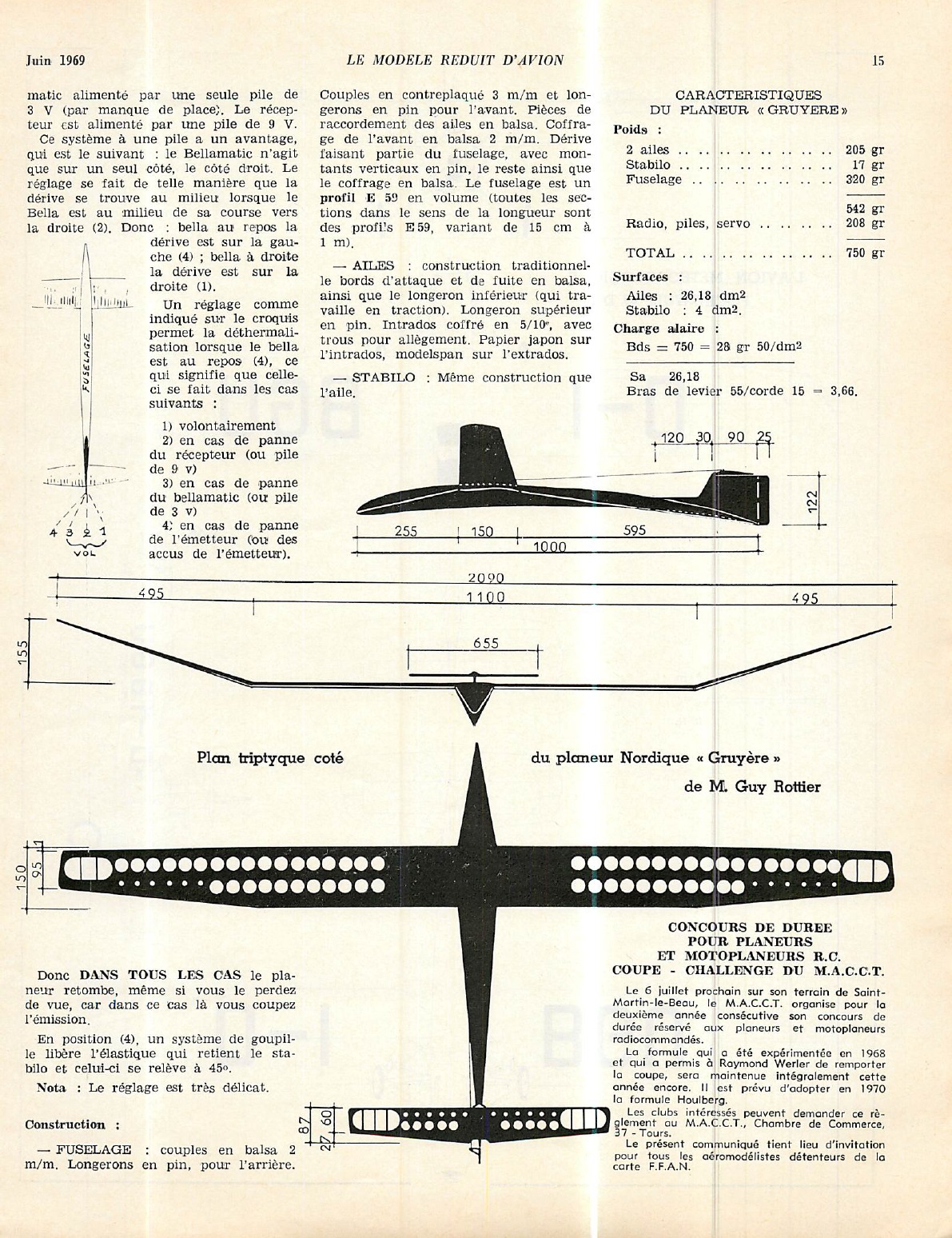

Ještě jednou detailní třípohled na model.

Stavba modelu bude opravdu výzva. Ale je to opravdu nádherný kousek.

Držím takovému modeláři palce a těším se, třeba jej na našich Retro závodech jednou uvidíme.

Mimochodem Gruyere je letiště ve Švýcarsku a také švýcarský sýr. Tak si vyberte, dle čeho je model pojmenovaný.

Zdraví Jirka Hloušek

Zdroj: časopis Model Reduit D’Avion
